O solo de Juazeiro do Norte, na Chapada do Araripe, apresenta extensos depósitos de sedimentos areno-argilosos da Formação Exu, com comportamento que varia de laterítico a colapsível. Em obras que vão de residências no bairro Triângulo até galpões no entorno da Avenida Plácido Aderaldo Castelo, a comprovação do grau de compactação em campo não admite estimativas: exige o ensaio de densidade in situ pelo método do cone de areia. Nossa equipe executa o procedimento conforme a ABNT NBR 7185:2016, utilizando areia calibrada de Ottawa e balança de precisão, com relatórios entregues em até 24 horas após a coleta. Em regiões como Juazeiro do Norte, onde a pluviometria concentrada entre janeiro e abril altera rapidamente a umidade de compactação, o ensaio Proctor de laboratório complementa o controle de campo para validar o desvio de umidade admissível.
Um grau de compactação de 95% no Proctor Normal não é meta — é linha de corte para aterros estruturais na região do Cariri.
Metodologia e escopo
- Rasante e nivelamento com régua biselada e ponteira metálica;
- Determinação da umidade de campo por método expedito com estufa;

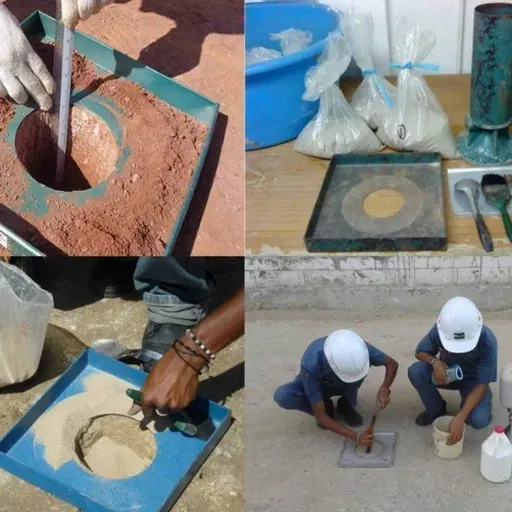

- Ensaio com frasco de areia e cone metálico, seguindo a sequência normativa de vibração e queda livre;
- Conferência da calibração da areia a cada lote ou a cada 48 horas de uso contínuo.
Contexto geotécnico local
Acompanhamos um caso no bairro Lagoa Seca onde a camada de aterro de 1,20 m recebeu liberação visual da fiscalização, mas o ensaio de densidade in situ revelou grau de compactação de 87% — bem abaixo dos 95% especificados. A omissão do teste teria significado recalques diferenciais em menos de dois ciclos chuvosos, comprometendo as sapatas de um pavilhão industrial de 1.500 m². Em Juazeiro do Norte, a alternância entre siltes arenosos e argilas lateríticas exige aferição por camada: uma lente de solo fino saturada pode mascarar a leitura do penetrômetro de controle expedito. O cone de areia elimina essa ambiguidade porque mede a densidade total da camada, independentemente da estratigrafia fina. A recalibração do frasco e a verificação da balança no início de cada jornada são rotinas que mantemos como procedimento interno obrigatório — sem isso o erro sistemático acumula e invalida o lote de ensaios.
Normas técnicas vigentes
ABNT NBR 7185:2016 - Solo — Determinação da massa específica aparente in situ, com emprego do frasco de areia, ABNT NBR 6457:2016 - Preparação de amostras para ensaios de compactação e ensaios de caracterização, DNIT 092/2006-ES - Especificação de serviço para compactação de aterros
Serviços técnicos vinculados
Compactação de referência (Proctor)
Determinação da curva de compactação nas energias normal e intermediária, fornecendo a densidade seca máxima e a umidade ótima contra as quais o ensaio de campo é comparado.
Sondagens SPT com coleta de amostras
Perfuração a percussão com circulação de água para identificar a estratigrafia e classificar as camadas que receberão o aterro, essencial para definir a energia de compactação exigida em projeto.
Caracterização completa do solo
Granulometria, limites de Atterberg e umidade natural, executados no mesmo laboratório que calibra a areia do cone, garantindo rastreabilidade metrológica de todo o ciclo de controle de compactação.
Parâmetros típicos
Consultas frequentes
Qual o custo de um ensaio de densidade in situ pelo cone de areia em Juazeiro do Norte?
O valor unitário do ensaio de densidade in situ pelo método do cone de areia é de R$ 100.000 por ponto, incluindo deslocamento dentro do perímetro urbano de Juazeiro do Norte, relatório técnico e fornecimento da ART do ensaio. Para lotes com mais de seis pontos aplicamos condição comercial diferenciada.
Em que tipo de solo o cone de areia não é recomendado?
O método do cone de areia não se aplica a solos que contenham pedregulhos com diâmetro superior a 38 mm, pois a parede da cavidade fica irregular e o volume medido perde precisão. Também evitamos o método em areias puras saturadas abaixo do nível freático, onde a cavidade colapsa antes do preenchimento com areia. Nesses casos recomendamos o densímetro nuclear ou o cilindro biselado com controle de umidade em laboratório.
Quantos ensaios são necessários para liberar um aterro de 500 m³?
A frequência mínima normativa é de um ensaio a cada 200 m³ de aterro compactado, portanto para 500 m³ seriam três pontos. No entanto, a especificação de projeto pode exigir um ponto por camada e por subárea, o que eleva a quantidade. Nossa recomendação para Juazeiro do Norte, onde a heterogeneidade do solo residual é alta, é realizar ao menos um ensaio a cada 150 m³.
O relatório do ensaio serve para aprovação junto à prefeitura de Juazeiro do Norte?
Sim. O relatório emitido segue o anexo normativo da NBR 7185 e contém o grau de compactação, o desvio de umidade, a identificação do ponto georreferenciado e a ART do responsável técnico. Esse documento atende à exigência de controle tecnológico de aterros prevista no código de obras local e em editais de licitação pública na região do Cariri.
